Analog Discovery 3 - インピーダンスアナライザ

· 3min
Table of Contents

Analog Discovery 3の基本的なセットアップはこちら

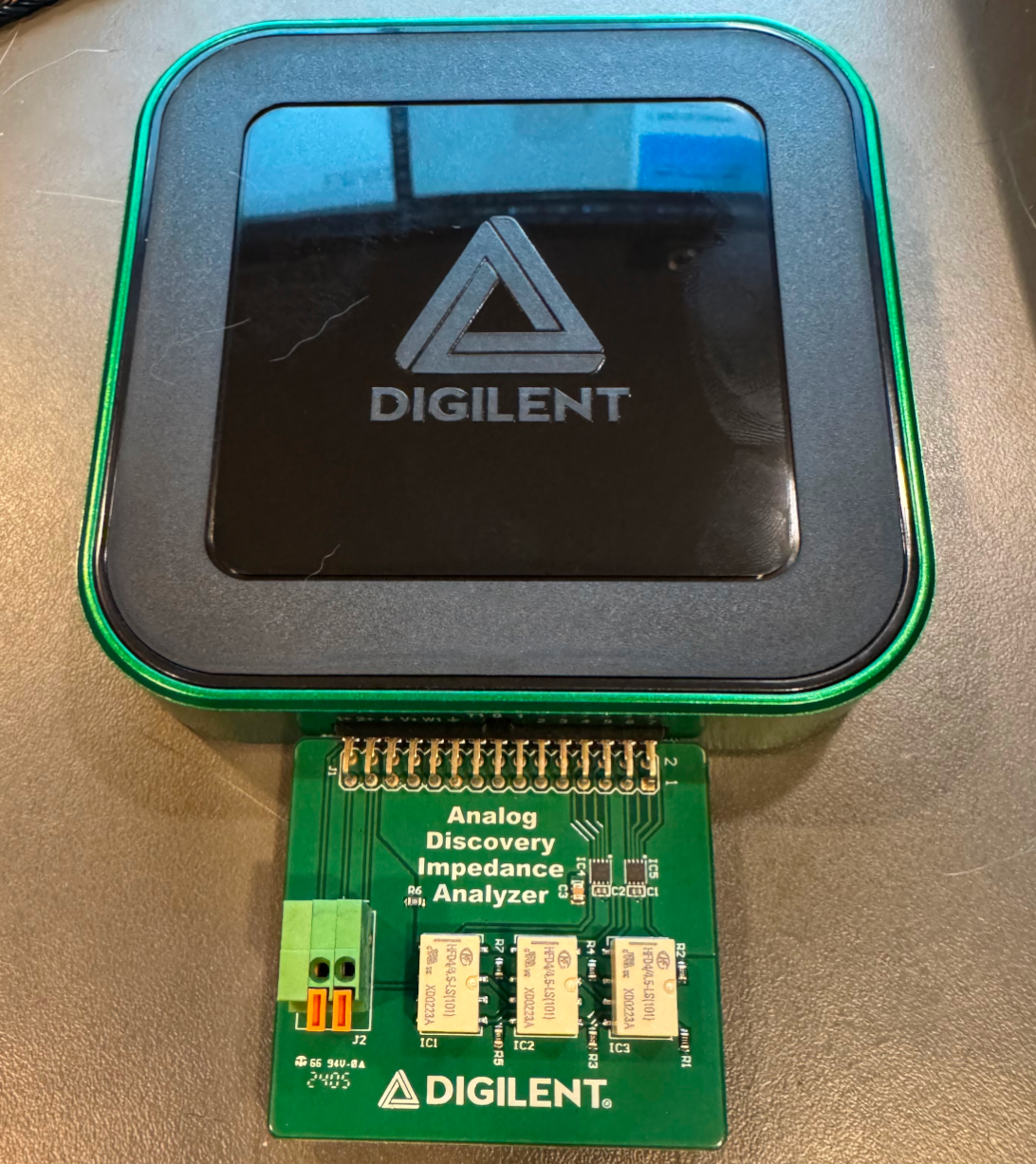

次にインピーダンスアナライザを接続する。この向きで良いようだ。

インピーダンスアナライザ

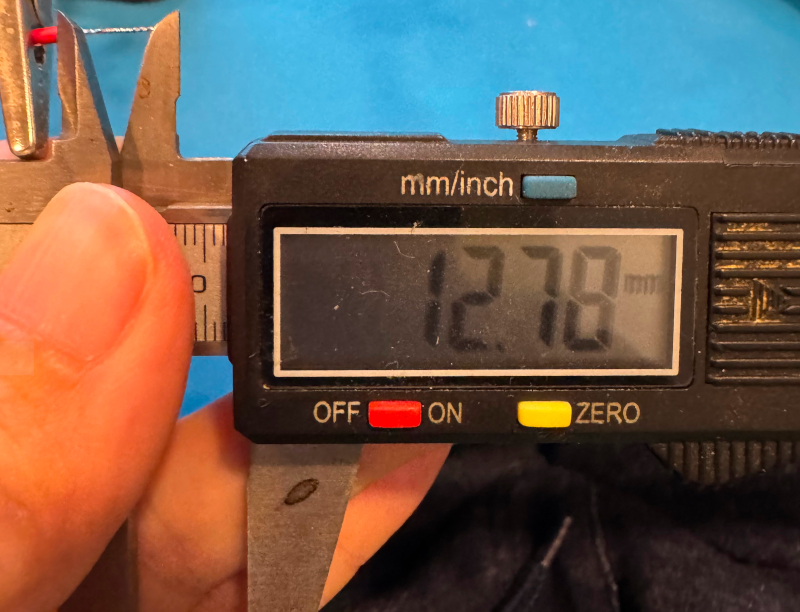

左側にリード線を差し込む箇所があるが、かなり深いので1cm以上被覆を剥く必要があるので注意。

プローブ

今回はミノ虫クリップを付けて、22pFの積層セラミックコンデンサをつないでみた。

22pF

1MHzの時に22pFのインピーダンスをPerplexityに計算してもらうと、7kΩくらい。

インピーダンス

測定値と計算値が一致するか調べてみる。

測定

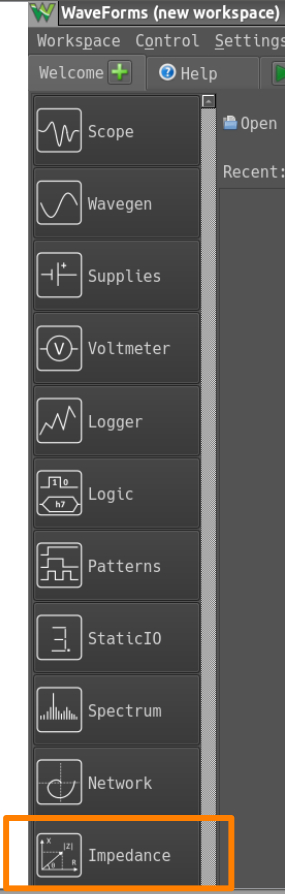

インストールしたWaveFormsを起動し、Impedanceメニューを選択。

Impedance Menu

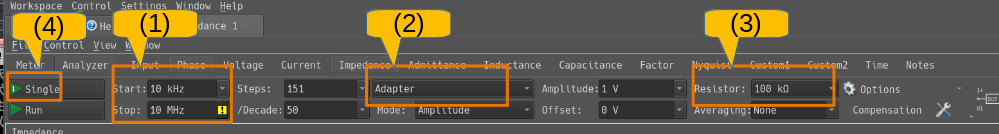

測定条件の設定を行う。

測定設定

  • (1) 測定する周波数範囲
  • (2) 今回は純正のインピーダンス測定ボードを使っているのでAdapterを選択
  • (3) インピーダンス測定で使用する抵抗値。この抵抗は測定する対象に直列に接続される。今回は計算値が7kΩほどなので、十分に大きい100kΩを選択(不適切だと、測定時に赤文字で表示されるので、それに従えば良い)
  • (4) Singleボタンを押すと測定が開始される。
クリックで拡大

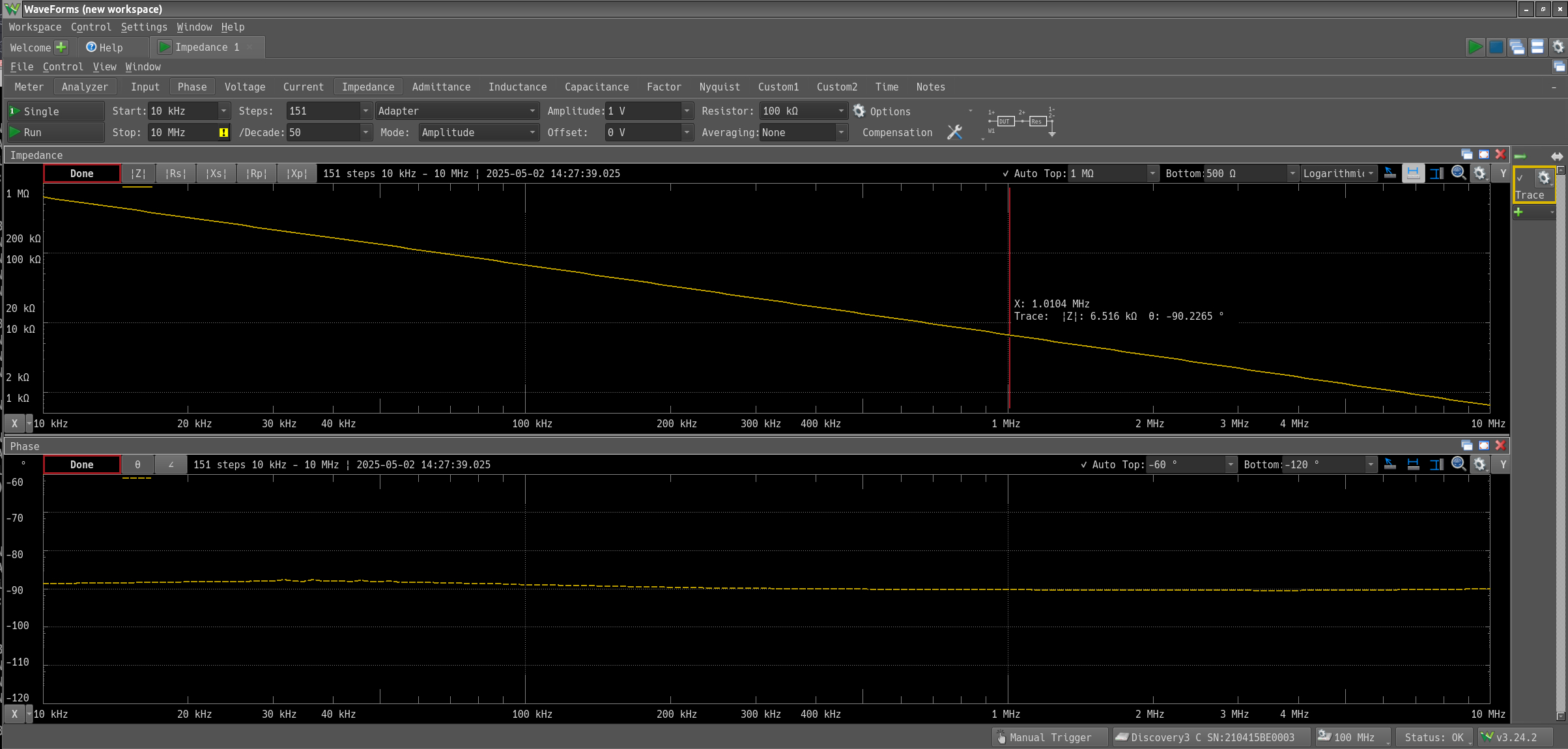

グラフの上がインピーダンス。下が位相。グラフ上でダブルクリックすると、カーソル位置のX, Y軸が表示されるようになる。これを利用して1Mhzあたりのインピーダンスを見ると計算値とほぼ一致していることが分かる。さすがに積層セラミックコンデンサなので周波数特性は良好で、位相は測定周波数範囲で-90°になっている。

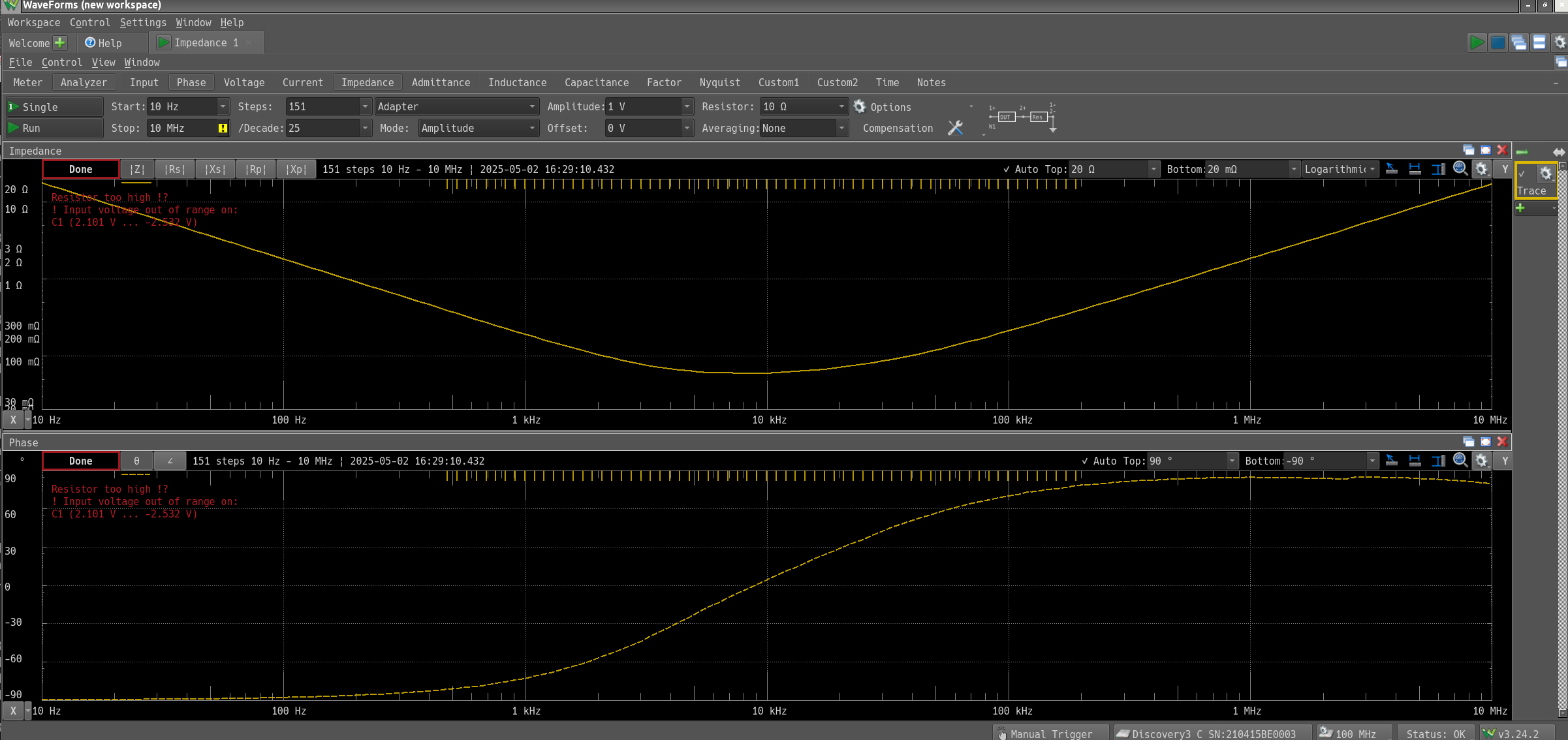

電解コンデンサならどうか。試しに手元にあった1000μFを測定。

クリックで拡大

1kHz以降から位相が-90°から離れていくことが分かる。
