セットアップ

プログラマのセットアップからLチカまで。

Arduino IDE

最初にArduino IDEをインストールする。自分はLinux用のAppImageを入手。

実行ビットを立てれば起動できる。

chmod +x arduino-ide_2.3.6_Linux_64bit.AppImage

Preferences

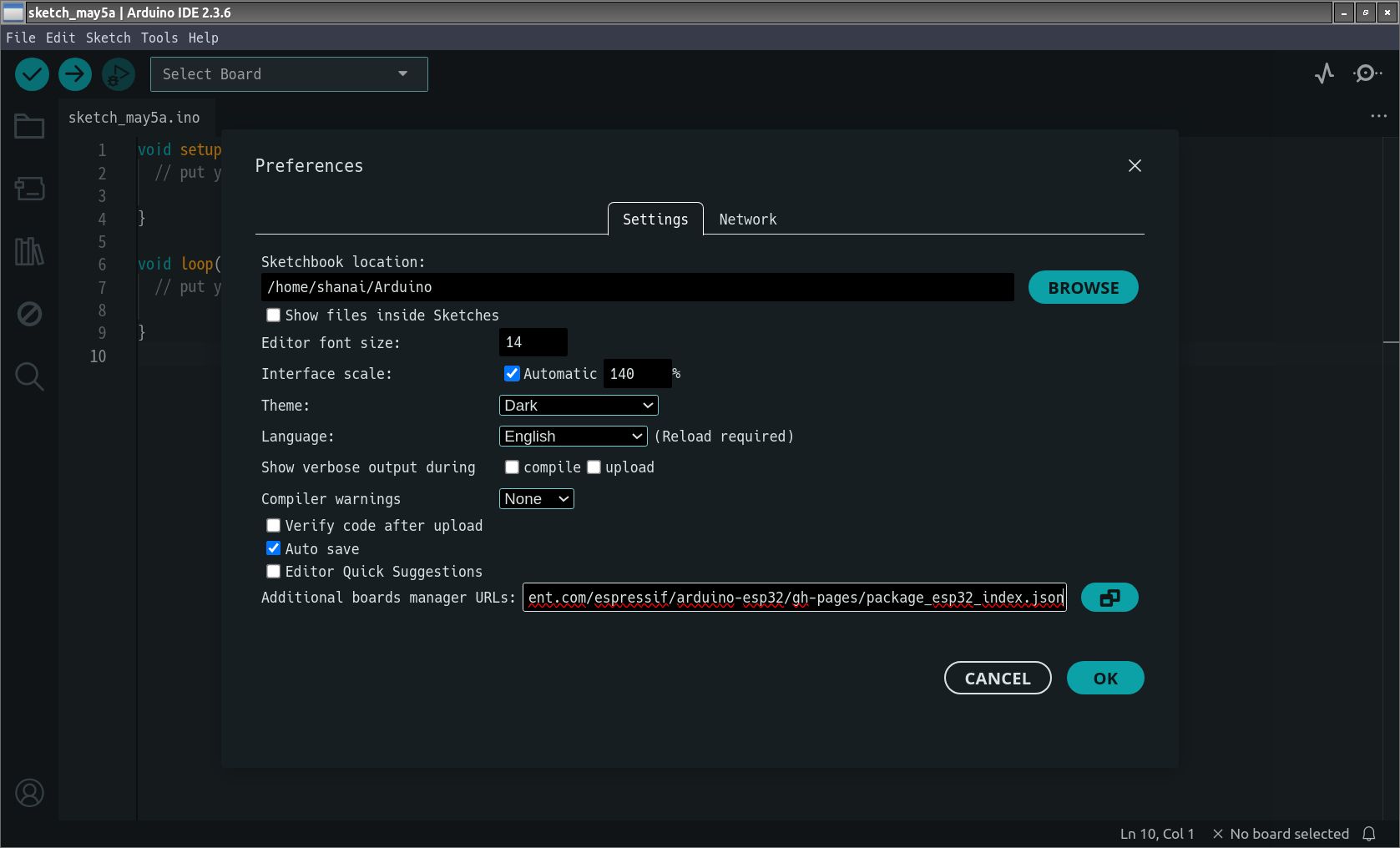

ctrl+,でPreferencesを開き、Additional boards managerに以下を入力

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

Board Manager

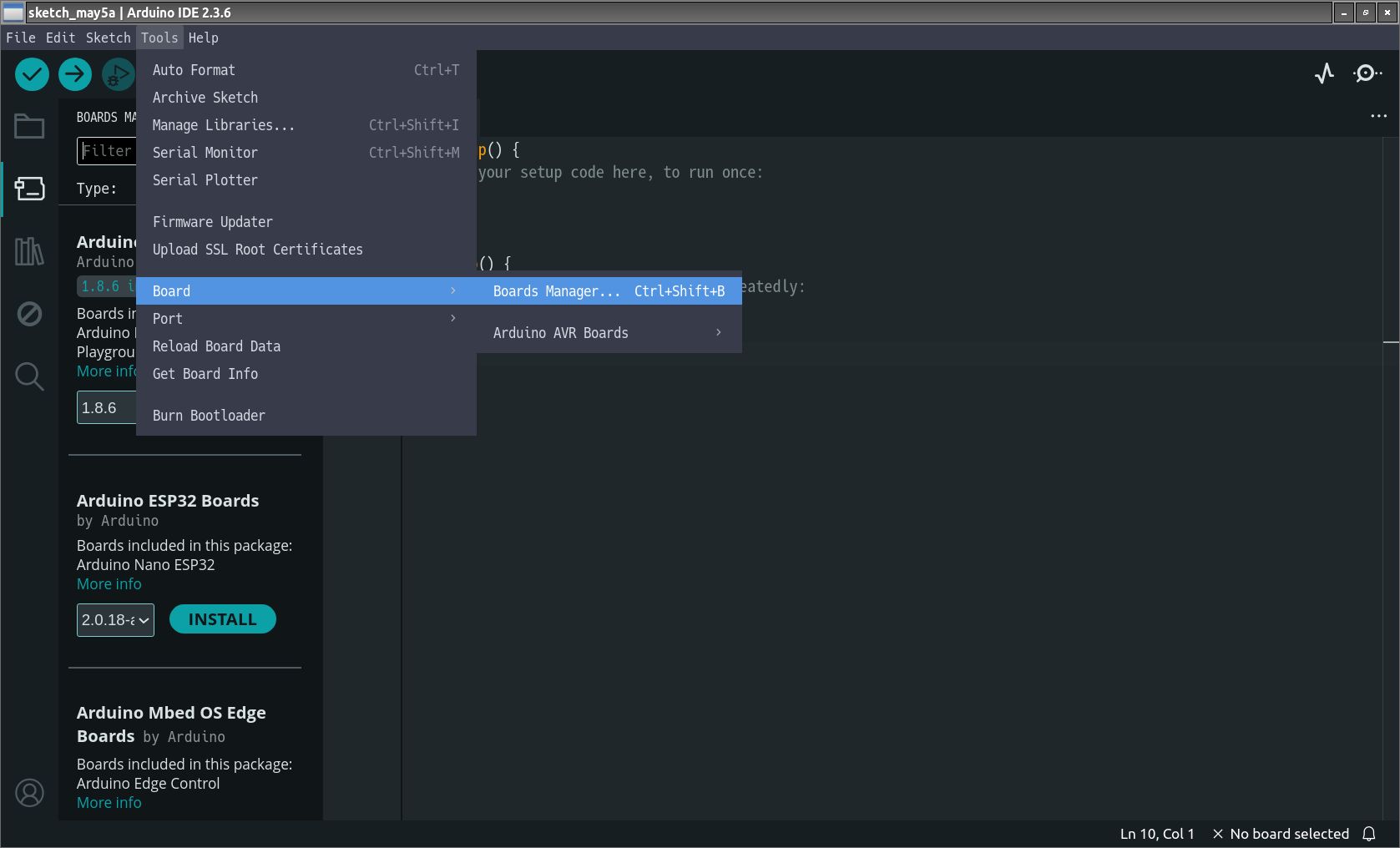

Tools → Board → Boards Managerを開く。

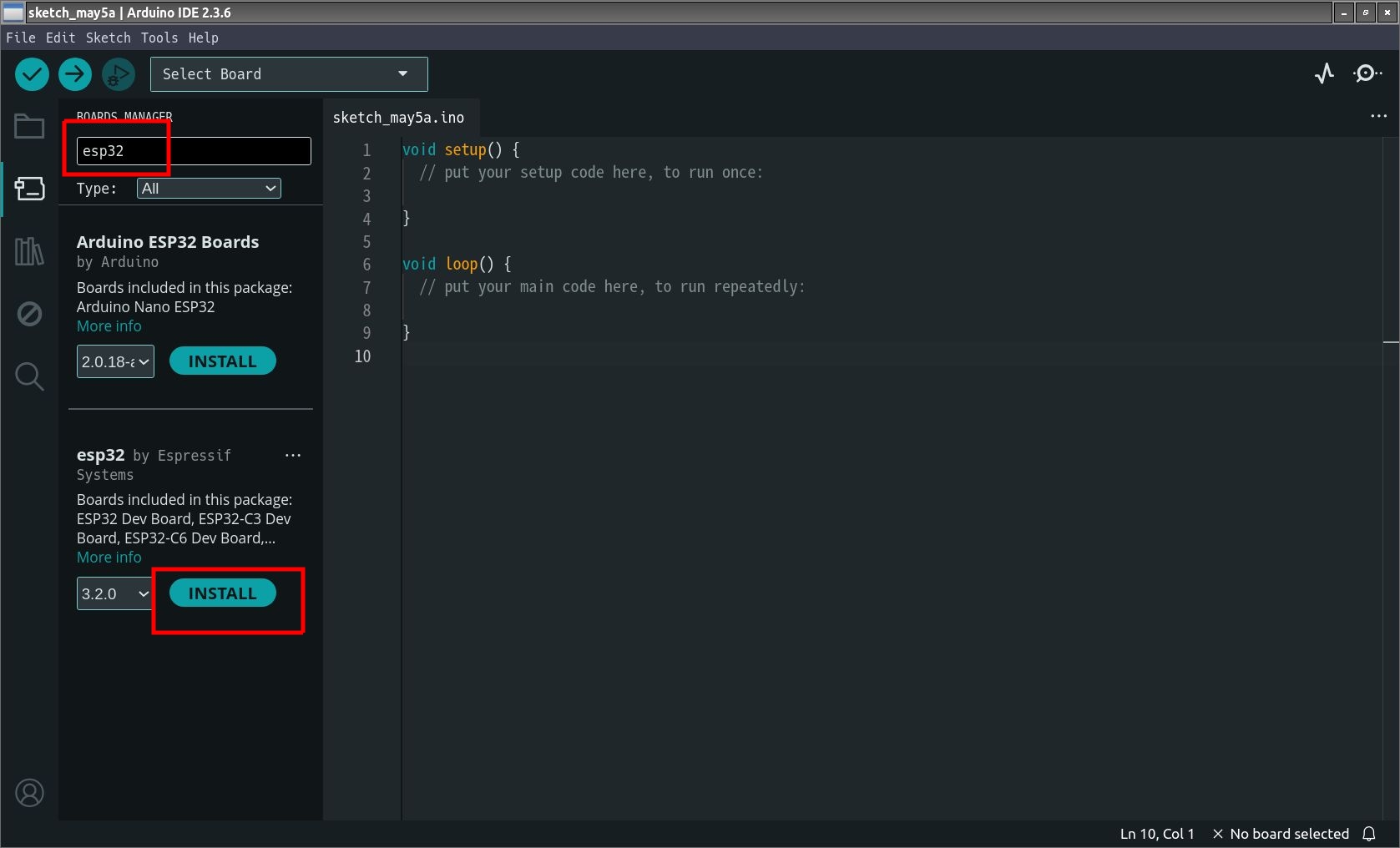

"esp32"と入力して esp32 by EspressifをINSTALL

Lチカの読み込み

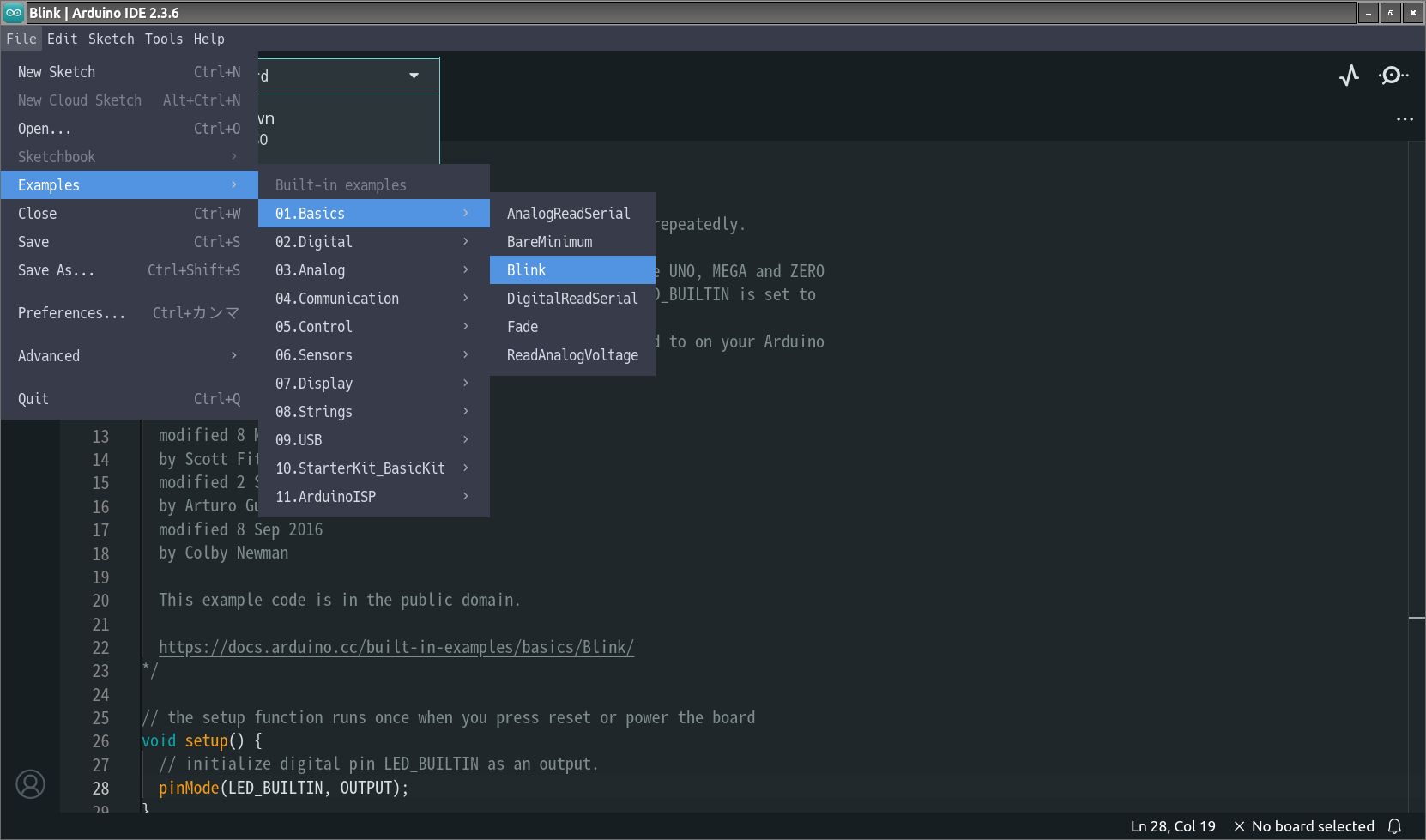

File → Examples → 01.Basics → Blinkを開く。

プログラムのLED_BUILTINとあるところを5に変える(GPIO5)。

void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(5, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(5, HIGH);  // turn the LED on (HIGH is the voltage level)
  delay(1000);                      // wait for a second
  digitalWrite(5, LOW);   // turn the LED off by making the voltage LOW
  delay(1000);                      // wait for a second
}

USBを接続

今回はESP32のDev Boardを使用した。これはUSBシリアルと、ダウンローダ用の回路が載っている(同等の回路を用意すれば自作も可能)。

!!! note

自作する場合は、上記の[ESP32のDev Boardの回路図](https://akizukidenshi.com/goodsaffix/esp32_devkitc_v4-sch.pdf)を参考にすると良い。

- USBシリアルの信号線は3.3Vであること
- USBシリアルのTXDをESP32のRXD0に接続
- USBシリアルのRXDをESP32のTXD0に接続
- USBシリアルのDTR/RTSをトランジスタのスイッチを介してESP3のEN/IO0に接続

以下はLinuxの場合のUSB Serialの設定。

自分のユーザをdialoutグループに追加しておく。

sudo usermod -a -G dialout $USER

有効にするためにlogoff/loginする。

lsusbの出力をUSBに接続前と後で比較するとUSB serialのデバイス名が分かる。

+Bus 001 Device 028: ID 10c4:ea60 Silicon Labs CP210x UART Bridge

このデバイスがどのポートにつながっているかを調べる

$ ls -l /dev/serial/by-id/
合計 0
lrwxrwxrwx 1 root root 13  5月  5 15:32 usb-Silicon_Labs_CP2102_USB_to_UART_Bridge_Controller_0001-if00-port0 -> ../../ttyUSB0

ttyUSB0というデバイス名であることが分かる。

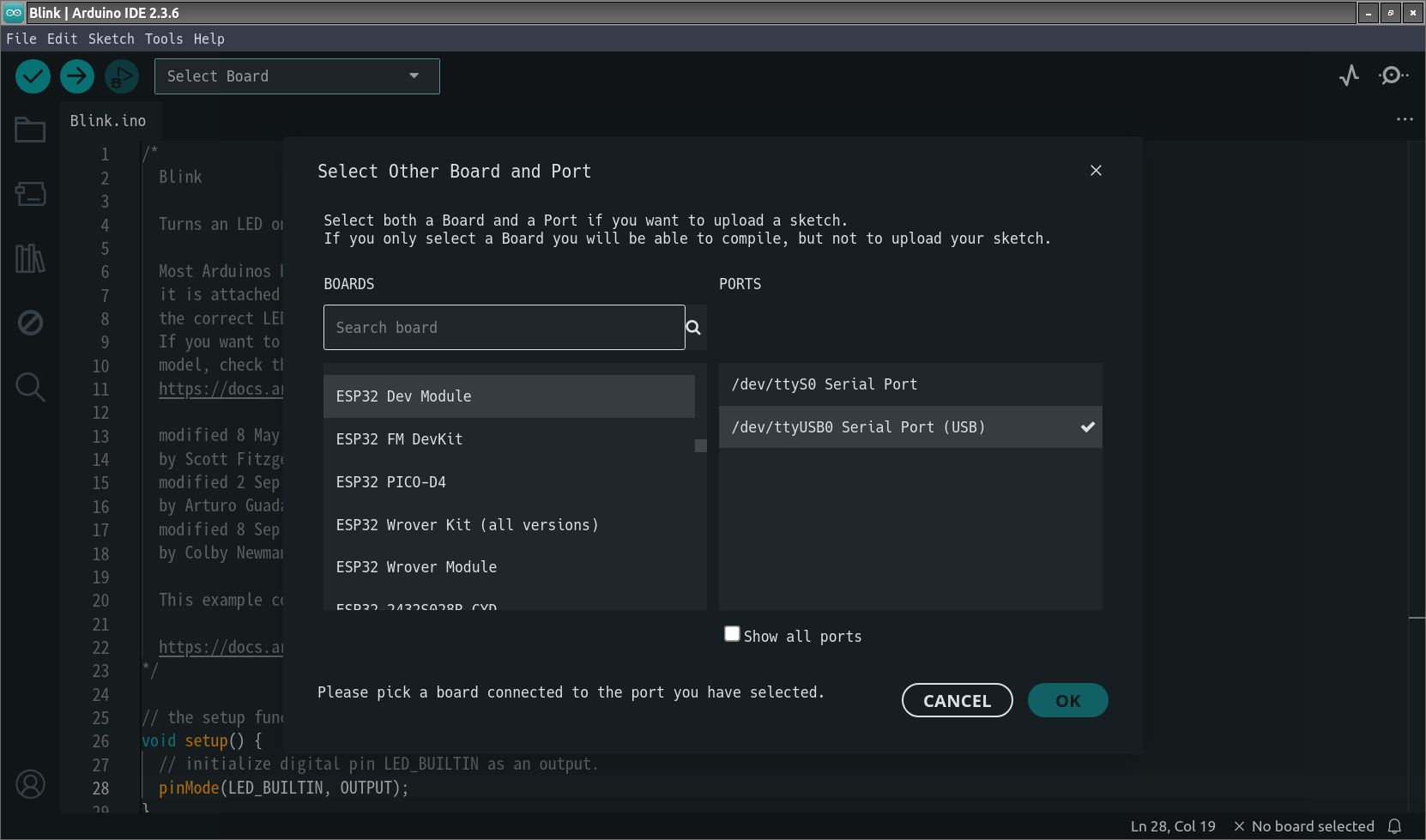

Select BoardからttyUSB0を選ぶ。

ESP32 Dev Moduleを選ぶ

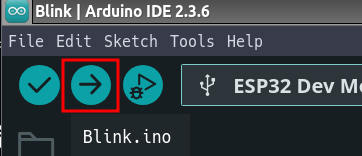

→ ボタンで書き込みする。

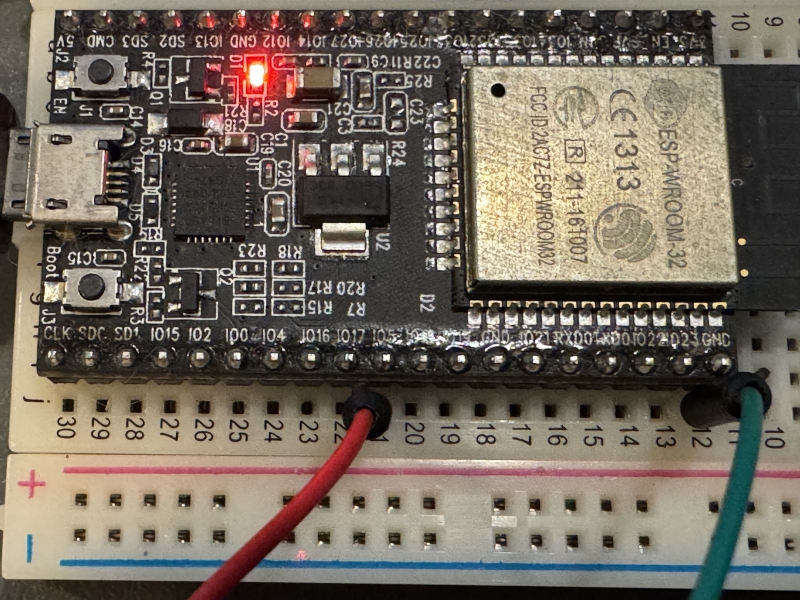

GPIO5ピンが1秒ごとにon/offされることを確認できたらOK。
